Mit einem automatischen Drehtorantrieb gehört das Öffnen Ihrer Toranlage von Hand der Vergangenheit an. Bleiben Sie bequem in Ihrem Fahrzeug sitzen, während sich Ihr Drehtor durch Betätigung der Funkfernsteuerung automatisch öffnet. Unsere Drehtorantriebe überzeugen durch erstklassige Technik gepaart mit robuster langlebiger Ausführung.
Toranlage mit Drehtorantrieb
Folgende Torantriebe finden Sie auf dieser Seite:
Jupiter - E
Jupiter 400

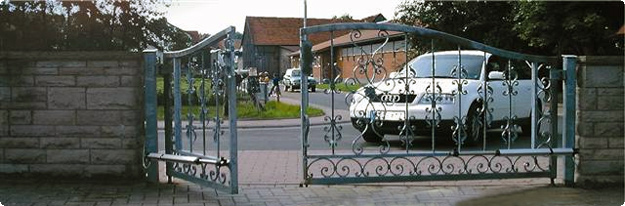

Dieser Torantrieb ist für den Einsatz mit leichten winddurchlässigen Toranlagen (ein- und zweiflügelig), mit einer maximalen Flügellänge von 3 m und einem maximalen Torgewicht von 100 kg konzipiert.
Der Antrieb wird über verstellbare Scharniere befestigt, welche an Pfeiler und Tor angeschweißt oder angeschraubt werden können. Durch eine sanft ein- und ausfahrende Spindel öffnet bzw. schließt das Tor.
Die elektromechanisch arbeitende Antriebseinheit besteht aus einem geschützten Spindelantrieb und einem Gleichstrommotor mit besonders starkem Drehmoment. Der Drehtorantrieb Jupiter-E beeindruckt hierbei besonders durch sein formschönes Design und das eloxierte Aluminiumgehäuse.
Eine feinsensorische Sicherheitsabschaltung schützt Personen, Tiere und Gegenstände im Schwenkradius des Tores und gibt das Hindernis nach Berührung sofort wieder frei. Der Antrieb kann durch Funkfernsteuerung, Taster, Codiertaster oder Schlüsseltaster bedient werden. Bei Stromausfall ermöglicht die Vorrichtung zur Notentriegelung eine manuelle Toröffnung.
Technische Details
| Typ |
Jupiter-E |
Jupiter-Set-E |
| Antrieb: |
elektromechanisch (selbsthemmend) |
| Zug-/Schubkraft: |
ca. 2.200 N |
2 x 2.200 N |
| Motorleistung: |
42 W |
2 x 42 W |
| Torgröße: |
max. 3 m |
max. 2 x 3 m |
| max. Torgewicht: |
100 kg |
max. 2 x 100 kg |
| Bewegungshub: |
330 mm |
max. 2 x 330 mm |
| Öffnungszeit bis 90 ° |
ca. 20 sec. |
ca. 20 sec. |
| Gewicht: |
4 kg |
2 x 4 kg |
| Motorsteuerung: |
elektronisch mit Sicherheitsstopp und Reversierung |
| Netzanschluss: |
230 V +- 10% 50-60 Hz |
230 V +- 10% 50-60 Hz |
| Einschaltdauer: |
30 % |
30 % |
| Endabschaltung: |
berührungslose Reed-Endschalter mit LED |
| Sanftan-/auslauf: |
serienmäßig |
serienmäßig |
| Gehflügelfunktion |
serienmäßig |
serienmäßig |
| automatische Schließung |
serienmäßig |
serienmäßig |

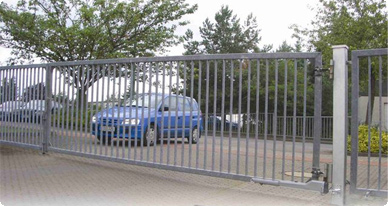

Für schwere Toranlagen benötigt man eine belastbare Mechanik. Angelehnt an die Technik von Linearantrieben, die in Landwirtschaft und bei Baumaschinen eingesetzt werden, setzt der Jupiter 400 Drehtorantrieb auf eine mechanische Lösung. Mit 18.000 N liegt die Zuhaltekraft, also die Selbsthemmung des Torantriebs weit über dem durchschnittlich Üblichen.
Die anschraubbaren Torhalterungen und Pfostenhalter sind feuerverzinkt. Der Verfahrweg der Schubstange beträgt 400 mm, um den Einsatz des Antriebes auch bei stärkeren Pfeilern zu gewährleisten. Die formschöne Haube des Antriebes deckt die Schubstange aus Schwedenstahl mit ab und schützt sie so vor Eis und Schnee.
Technische Details
| Typ |
Jupiter-400 |
Jupiter-400-Set |
| max. Kraft: |
6800 N |
2 x 6800 N |
| Motorspannung: |
12 V DC / max. 15 A |
2 x 12 V DC / max. 15 A |
| Motorleistung: |
180 W |
2 x 180 W |
| Flügellänge: |
max. 4 m |
max. 2 x 4 m |
| Torgewicht: |
max. 400 kg |
max. 2 x 400 kg |
| Arbeitshub: |
390 mm |
2 x 390 mm |
| Öffnungszeit bis 95°: |
Typisch 25 sec. |
Typisch 25 sec. |
| Netzanschluss: |
230 V / 50 - 60 Hz |
230 V / 50 - 60 Hz |
| Temperaturbereich: |
- 20 °C bis 50 °C |
- 20 °C bis 50 °C |
| Sanftan-/auslauf: |
serienmäßig |
serienmäßig |
| Gehflügelfunktion |
serienmäßig |
serienmäßig |
|
