Drehtorantrieb Jupiter - 400

Dieser Drehtorantrieb für gewerblich genutzte oder auch große private Hoftore ist besonders robust gebaut.
Die enorme Zug- und Druckkraft von annähernd 7000 Newton garantiert außerordentliche Betriebssicherheit. Der kraftvolle Gleichstrom- Getriebemotor arbeitet mit 12 Volt Gleichstrom und ist mit einer feinfühligen Elektronik ausgestattet, die es erlaubt, die Mehrzahl der Anlagen ohne Sicherheitskontaktleisten zu betreiben. Sehen Sie dazu unsere Konformitätserklärung.
Der Antrieb ist für winddurchlässige Tore ohne zusätzliche Verriegelung geeignet. Bis zu einer geschlossenen Torfläche von fünf Quadratmetern ist der Betrieb mit zusätzlicher Verriegelung möglich.
Die Endabschaltung wird über berührungslos arbeitende Reed- Kontakte realisiert, LED- Anzeigen erleichtern die Einstellung bei der Inbetriebnahme. Die komfortable Motorsteuerung im Feuchtraumgehäuse kann an beliebiger Stelle montiert werden. Hier können alle Komfortfunktionen wie Sanftlauf, Teilöffnung für Fußgängerbetrieb, automatische Schließung und vieles mehr eingestellt werden. Im Lieferumfang ist das Funkmodul und ein Vierkanalsender (868 MHz) enthalten.
Auch während des Laufes kann das Tor mit Funk oder optionalen Befehlselementen angehalten werden.
Alle Befestigungsteile sind zum Anschrauben oder Anschweißen geeignet und aus feuerverzinktem Stahl gefertigt.

Technische Details Anschlussspannung: 230 V / 50 Hz Zug- und Druckkraft: 6800 N Spannungsversorgung Motor: 12 V Motorleistung: 180 VA Einschaltdauer: 60 % Öffnungszeit 90° / 20 sek. Max. Flügelbreite: 5 m Max. Flügelgewicht: 500 kg

Drehtorantrieb Jupiter - 400 - Set

Dieses Drehtor - Antriebsset für zweiflügelige gewerblich genutzte oder auch große private Hoftore ist besonders robust gebaut. Die ernorme Zug- und Druckkraft von annähernd 7000 Newton garantiert außerordentliche Betriebssicherheit. Die kraftvollen Gleichstrom - Getriebemotore arbeiten mit 12 Volt Gleichstrom und sind mit einer feinfühligen Elektronik ausgestattet, die es erlaubt, die Mehrzahl der Anlagen ohne Sicherheitskontaktleisten zu betreiben. Sehen Sie dazu unsere Konformitätserklärung.
Die Antriebe sind für winddurchlässige Tore ohne zusätzliche Verriegelung geeignet. Bis zu geschlossener Torfläche von zweimal fünf Quadratmetern ist der Betrieb mit zusätzlicher Verriegelung möglich.
Die Endabschaltung wird über berührungslos arbeitende Reed- Kontakte realisiert, LED- Anzeigen erleichtern die Einstellung bei der Inbetriebnahme. Die komfortable Motorsteuerung im Feuchtraumgehäuse kann an beliebiger Stelle montiert werden. Hier können alle Komfortfunktionen wie Sanftlauf, Teilöffnung für Fußgängerbetrieb, automatische Schließung und vieles mehr eingestellt werden. Im Lieferumfang ist das Funkmodul und ein Vierkanalsender (868 MHz) enthalten. Auch während des Laufes kann das Tor mit Funk oder optionalen Befehlselementen angehalten werden.
Alle Befestigungsteile sind zum Anschrauben oder Anschweißen geeignet und aus feuerverzinktem Stahl gefertigt.

Technische Details Anschlussspannung: 230 V / 50 Hz Zug- und Druckkraft: 6800 N Spannungsversorgung Motor: 12 V Motorleistung: 180 VA Einschaltdauer: 60 % Öffnungszeit 90° / 20 sek. Max. Flügelbreite: 2 x 5 m Max. Flügelgewicht: 2 x 500 kg

Montageanleitung Mechanik

Anleitung Motorsteuerung 8235-400 (47-31-B)

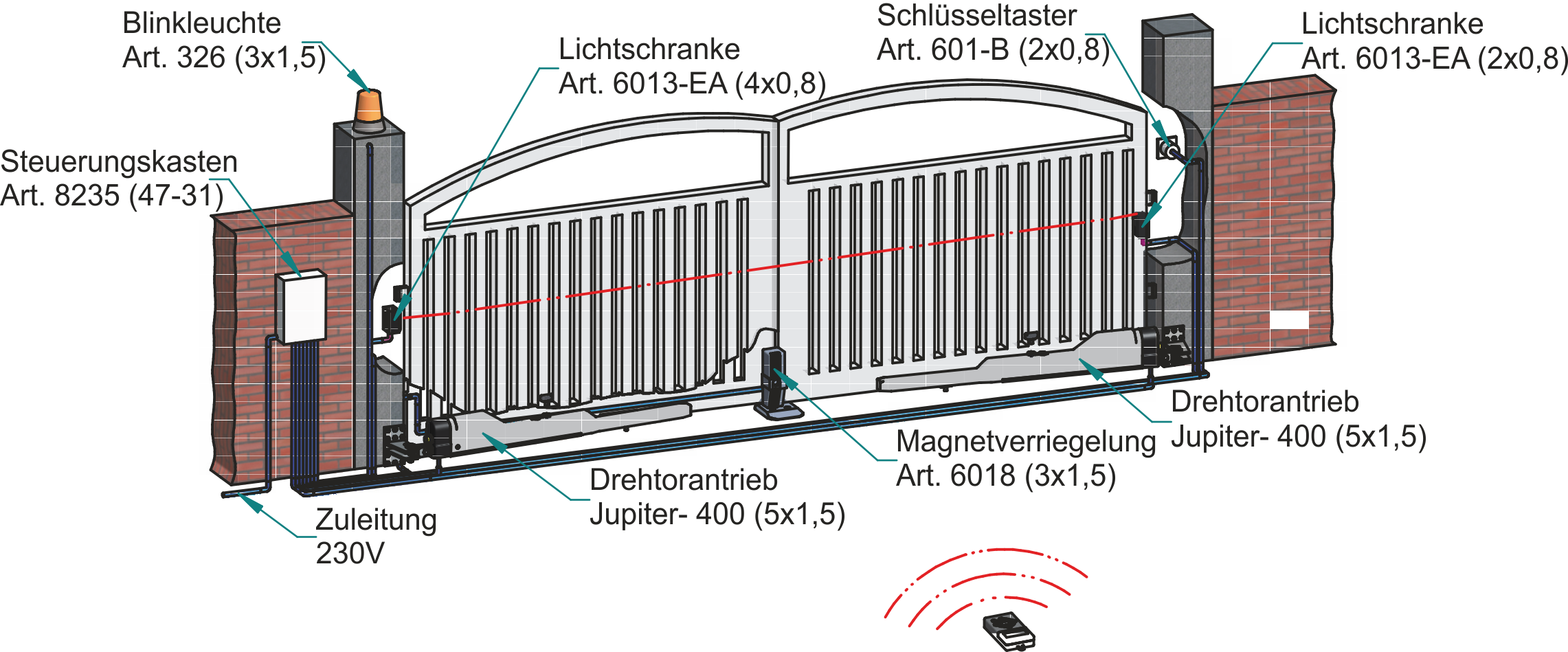

Kabelplan:
