Gitterroste – Einpressroste – Pressroste – Schweißpressroste - Schwerlastroste

GitterrosteGitterroste werden überall dort eingesetzt, um Flächen begehbar zumachen. Durch die große Einsatzmöglichkeit der Gitterroste werden diese gerne zweckentfremdet. Auch wo eine hohe Standfestigkeit mit Rutschhemmung verlangt wird, kommen Gitterroste zum Einsatz. Die Vielfältigkeit der Maschenteilung schaffen interessante Flächenstrukturen, die je nach Betrachtungswinkel und Lichteinfall immer wieder neue Eindrücke vermitteln. Dem Gitterrost sind keine Grenzen in der Gestaltung gesetzt. Daher können diese auch architektonisch als Fassade oder auch als Sonnenschutzabdeckung ihren Einsatz finden.



Folgende Produkte finden Sie auf den Seiten:



made in Germany

Einpressroste

Schwei▀pressroste

Schwerlastroste



Einpressroste Pressroste

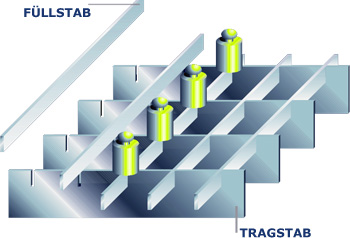

Einpressroste oder auch Pressroste genannt, werden aus Stahl, Edelstahl oder Aluminium gefertigt. Selbstverständlich können wir auch die Einpressroste in unterschiedlichen Werkstoffen anbieten. Bei dieser Art der Roste werden die Tragstäbe für die Aufnahme der Füllstäbe eingeschlitzt und mit hohem Druck gleichmäßig verpresst. Daher gewährleistet diese Fertigungsmethode dem Einpressrost ein genaues Maschenbild.
Die Ränder dieser Pressroste werden mit unterschiedlichen Profilen bündig mit der Oberfläche maschinell fest verschweißt. Die Bearbeitung dieser Roste, wie z.B. Ausklinkung oder Ausschnitte, sind recht Einfach zu ermöglichen. Durch die Einkerbung der sogenannten Trag – und Füllstäbe erreicht man eine Rutschhemmungsklasse bis zu R13 (Rostabhängig).

Lagerprogramm Einpress Gitterroste
Füllstab: 10 x 2,0 mm

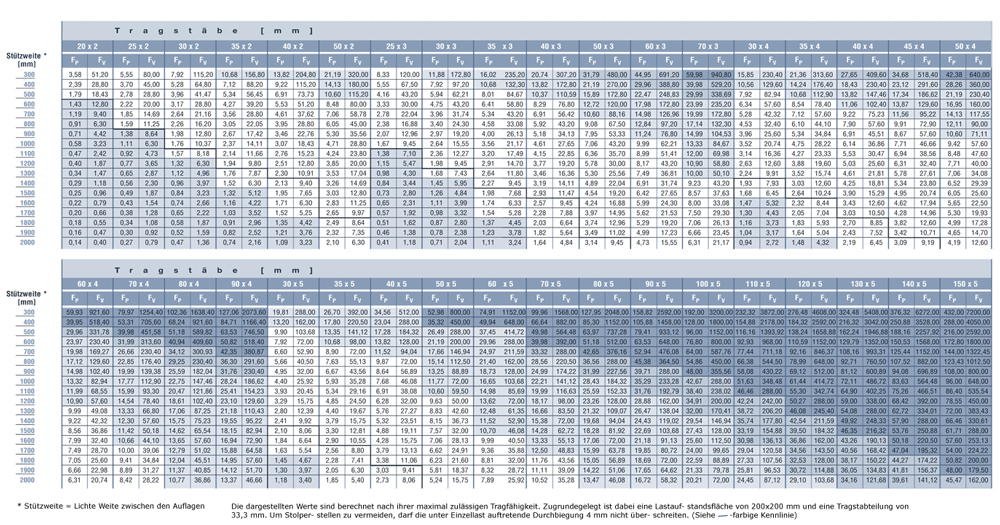

Belastungstabelle ansehen Belastungstabelle für Pressroste ansehen

Belastungstabelle als PDF Belastungstabelle für Pressroste Download als PDF



Gitterrost in Maschenweite 30 x 30 mm | Tragstab 30 x 2,0
Abm. in mm Punktbelastung 200 x 200 mm in kN Flächenbelastung gesamt in kN Artikelnummer
300 x 500 7,92 115,2 GE30302V1
400 x 500 5,28 64,8 GE30302V2
600 x 500 3,17 28,8 GE30302V3
700 x 500 2,64 21,16 GE30302V4
800 x 500 2,26 16,2 GE30302V5
1000 x 500 1,76 10,37 GE30302V6
1200 x 500 1,32 630 GE30302V7
400 x 800 5,28 64,8 GE30302V8
200 x 1000 GE30302V9
250 x 1000 GE30302V10
300 x 1000 7,92 115,2 GE30302V11
400 x 1000 5,28 64,8 GE30302V12
500 x 1000 3,96 41,47 GE30302V13
600 x 1000 3,17 28,8 GE30302V14
700 x 1000 2,64 21,16 GE30302V15
750 x 1000 GE30302V16
800 x 1000 2,26 16,2 GE30302V17
900 x 1000 1,98 12,8 GE30302V18
1000 x 1000 1,76 10,37 GE30302V19
1100 x 1000 1,57 8,18 GE30302V20
1200 x 1000 1,32 6,3 GE30302V21
Gitterrost in Maschenweite 30 x 30 mm | Tragstab 30 x 3,0
Abm. in mm Punktbelastung 200 x 200 mm in kN Flächenbelastung gesamt in kN Artikelnummer
1500 x 500 1,26 4,84 GE30303V1
300 x 1000 11,88 172,8 GE30303V2
400 x 1000 7,92 97,2 GE30303V3
500 x 1000 5,94 62,21 GE30303V4
600 x 1000 4,75 43,2 GE30303V5
700 x 1000 3,96 31,74 GE30303V6
800 x 1000 3,4 24,3 GE30303V7
900 x 1000 2,97 19,2 GE30303V8
1000 x 1000 2,64 15,55 GE30303V9
1100 x 1000 2,36 12,27 GE30303V10
1200 x 1000 1,98 9,45 GE30303V11
1500 x 1000 1,26 4,84 GE30303V12
Gitterrost in Maschenweite 30 x 30 mm | Tragstab 40 x 3,0
Abm. in mm Punktbelastung 200 x 200 mm in kN Flächenbelastung gesamt in kN Artikelnummer
1000 x 1000 4,61 27,65 GE30403V1
1500 x 1000 2,93 11,47 GE30403V2



Schweißpreß - Gitterroste (SP)

Die Füllstäbe der Schweißpressroste sind im Gegensatz zu den Pressrosten kein Flachstahl sondern verdrillte Vierkantstäbe. Diese werden beim Verpressen mit dem Tragstab gleichzeitig elektrisch verschweißt. Dadurch erhält der Gitterrost eine hohe Verwindungssteifheit. Die Einfassungen der Schweißpressrote sind mit den Pressrosten identisch. Auch die Bearbeitung dieser Roste ist unkompliziert zu handhaben.

Belastungstabelle ansehen  Belastungstabelle für Schweißpressroste ansehen

Belastungstabelle als PDF Belastungstabelle für Schweißpressroste Download als PDF


Gitterrost in Maschenweite 30 x 30 mm | Füllstab: vierkantverdrillt
Abm. in mm Tragstab in mm Punktbelastung 200 x 200 mm in kN Flächenbelastung gesamt in kN Artikelnummer
500 x 1000 30 x 2,0 3,96 41,47 GE30302V1
600 x 1000 30 x 2,0 3,17 28,8 GE30302V2
700 x 1000 30 x 2,0 2,64 21,16 GE30302V3
800 x 1000 30 x 2,0 2,26 16,2 GE30302V4
900 x 1000 30 x 2,0 1,98 12,8 GE30302V5
1000 x 1000 30 x 2,0 1,76 10,37 GE30302V6
1100 x 1000 30 x 2,0 1,57 8,18 GE30302V7
1200 x 1000 30 x 2,0 1,32 6,3 nicht begehbar !!! GE30302V8
500 x 1000 30 x 3,0 5,94 62,21 GE30303V1
600 x 1000 30 x 3,0 4,75 43,2 GE30303V2
700 x 1000 30 x 3,0 3,96 31,74 GE30303V3
800 x 1000 30 x 3,0 3,4 24,3 GE30303V4
900 x 1000 30 x 3,0 2,97 19,2 GE30303V5
1000 x 1000 30 x 3,0 2,64 15,55 GE30303V6
1100 x 1000 30 x 3,0 2,36 12,27 GE30303V7
1000 x 1000 40 x 3,0 4,61 27,65 GE30403V1
1500 x 1000 40 x 3,0 2,93 11,47 GE30403V2



Schwerlastroste

Schwerlastroste dienen ausschließlich um schwere Lasten zu tragen. Hierbei spielt die hohe Effizienz sowie die einfache und extrem kostengünstige Überbrückung von Stützweiten. Hierzu braucht man in der Regel keine Unterkonstruktion. Schwerlastroste sind Pressroste, deren Trag – und Füllstäbe gegenverzahnt werden und genau wie unsere Pressroste mit enormen Druck verpresst werden. Die Bearbeitung dieser Schwerlastroste ist wie bei den Einpressroten einfach und unkompliziert. Selbstverständlich können wir auch Schwerlastroste in Edelstahl anbieten.

Belastungstabelle ansehen Belastungstabelle für Schwerlastroste ansehen

Belastungstabelle als PDF Belastungstabelle für Schwerlastroste Download als PDF
